ASTM A312 specifikacija cijevi od nehrđajućeg čelika
Ostavi poruku
ASTM A312 je standardna specifikacija za bešavne, zavarene i jako hladno-obrađene austenitne cijevi od nehrđajućeg čelika dizajnirane za visoke{2}}temperature i opću korozivnu upotrebu. Uobičajeni tipovi uključuju TP304/304L i TP316/316L, koji pokrivaju veličine od 1/8" do 30" (NPS) i rasporede od 5S do XXS. Zahtijeva posebne termičke tretmane i ispitivanja, kao što su testovi na razbuktavanje i spljoštenje, kako bi se osigurao integritet zavara.
Vrsta proizvodnje: bešavni (SMLS), zavareni (WLD), jako hladno obrađeni (HCW)
Toplinska obrada: Sve cijevi moraju biti podvrgnute žarenju otopinom (npr. TP304/304L vodom-ugašena iznad 1040 stepeni).
Ne-Ispitivanje bez razaranja: Svaka cijev mora biti podvrgnuta ispitivanju vrtložnim strujama ili hidrostatičkom ispitivanju.
Mehanička ispitivanja: Uključuje ispitivanje zatezanja i spljoštenja.
Kliknite za preuzimanje standardnog PDF-a ASTM A312
ASTM A312 Hemijski sastav cijevi od nehrđajućeg čelika (%)
ASTM A312 specificira hemijske zahteve za austenitne klase nerđajućeg čelika.
| ocjena (UNS) | C (maks.) | Mn (maks.) | P (maks.) | S (maks.) | Si (max) | Cr | Ni | Mo | Ostalo |
| TP304 (S30400) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-11.0 | - | - |
| TP304L (S30403) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 18.0-20.0 | 8.0-12.0 | - | - |
| TP316 (S31600) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | - |
| TP316L (S31603) | 0.035* | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | - |
| TP321 (S32100) | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0-19.0 | 9.0-12.0 | - | Ti: 5x(C+N)-0,70 |
| TP310S (S31008) | 0.08 | 2.00 | 0.045 | 0.030 | 1.50 | 24.0-26.0 | 19.0-22.0 | - | - |
*Napomena: Za bešavne cijevi, maksimalni sadržaj ugljika je 0,040% u nekim specifičnim pod-vrstama.
ASTM A312 mehanička svojstva cijevi od nehrđajućeg čelika
Cijevi moraju ispunjavati minimalne zahtjeve za vlačnu čvrstoću, granicu tečenja i istezanje.
| Ocjena | Vlačna čvrstoća (min) | Jačina tečenja (min) | Izduženje u 2 in. (50 mm) |
| ksi [MPa] | ksi [MPa] | min % | |
| TP304 | 75 [515] | 30 [205] | 35% |
| TP304L | 70 [485] | 25 [170] | 35% |
| TP316 | 75 [515] | 30 [205] | 35% |
| TP316L | 70 [485] | 25 [170] | 35% |
| TP321 | 75 [515] | 30 [205] | 35% |
| TP310S | 75 [515] | 30 [205] | 35% |
Zahtjevi za žarenje cijevi od nehrđajućeg čelika ASTM A312
| Ocjena ili UNS oznaka ᴬ | Temperatura toplinske obrade ᴮ |
|---|---|
| Svi razredi koji nisu pojedinačno navedeni u nastavku: | 1900 stepeni F [1040 stepeni ] |
| TP321H, TP347H, TP348H | |
| - Hladno završeno | 2000 stepeni F [1100 stepeni ] |
| - Vruće završeno | 1925 stepeni F [1050 stepeni ] |
| TP304H, TP316H | |
| - Hladno završeno | 1900 stepeni F [1040 stepeni ] |
| - Vruće završeno | 1900 stepeni F [1040 stepeni ] |
| TP309H, TP309HCb, TP310H, TP310HCb | 1900 stepeni F [1040 stepeni ] |
| S30600 | 2010–2140 stepeni F [1100–1170 stepeni] |
| S30815, S31272 | 1920 stepeni F [1050 stepeni ] |
| S31254, S32654 | 2100 stepeni F [1150 stepeni ] |
ASTM A312 Standardni rasporedi cijevi (primjer ASME B36.19)
Uobičajene veličine koje pruža Gnee:
| NPS (inči) | Vanjski prečnik (mm) | Sch 10S zid (mm) | Sch 40S zid (mm) | Sch 80S zid (mm) |
| 1/2" | 21.34 | 2.11 | 2.77 | 3.73 |
| 1" | 33.40 | 2.77 | 3.38 | 4.55 |
| 2" | 60.33 | 2.77 | 3.91 | 5.54 |
| 4" | 114.30 | 3.05 | 6.02 | 8.56 |
| 8" | 219.08 | 3.76 | 8.18 | 12.70 |
Tolerancije dimenzija (prema ASTM A999)
ASTM A312 cijevi se proizvode premaASME B36.19dimenzije. Primjenjuju se sljedeće tolerancije:
| Nazivna veličina cijevi (NPS) | Preko (inč [mm]) | Ispod (inč [mm]) |
| 1/8 do 1-1/2 (uklj.) | 1/64 [0.4] | 1/32 [0.8] |
| Preko 1-1/2 do 4 (uklj.) | 1/32 [0.8] | 1/32 [0.8] |
| Preko 4 do 8 (uklj.) | 1/16 [1.6] | 1/32 [0.8] |
| Preko 8 do 18 (uklj.) | 3/32 [2.4] | 1/32 [0.8] |
Tehničko ispitivanje i pregled
Gnee osigurava da sve ASTM A312 cijevi prolaze sljedeće obavezne i opcione testove:
| Test Category | Opis |
| Hidrostatički test | Svaka cijev je podvrgnuta pritisku vode kako bi se osiguralo da nema curenja (prema ASTM A999). |
| Nedestruktivno (NDT) | Vrtložna struja ili ultrazvučno testiranje (UT) može se izvesti umjesto hidrostatskog testa. |
| Mehanička ispitivanja | Ispitivanje poprečnog ili uzdužnog zatezanja, test spljoštenja i test razvrtanja (za bešavne). |
| Veličina zrna | Potreban za određene klase kao što su TP304H ili TP316H kako bi se osigurala visoka-temperaturna čvrstoća. |
| Test korozije | Ispitivanje intergranularne korozije (IGC) prema ASTM A262 (praksa A, C ili E). |
| Vizuelno/dimenzionalno | Provjera završne obrade površine, dužine i promjera. |
Drugi standard: SNT-TC-1A kvalifikacija osoblja i certifikacija u ispitivanju bez razaranja
Gnee održava-dugoročna strateška partnerstva sa velikim kineskim čeličanama (kao što su TISCO, BAOSTEEL i TSINGSHAN), osiguravajući da su naše sirovine autentične i konkurentne cijene. Pružamo kompletne certifikate o ispitivanju materijala (MTC) koji su u skladu sa EN 10204 3.1 ili 3.2 standardima. Mogu se dogovoriti inspekcije treće strane (od strane SGS, BV, TUV, Lloyd's), uključujući ispitivanje bez razaranja (UT/ET), hidrostatičko ispitivanje, ispitivanje intergranularne korozije i još mnogo toga.
Prilagođena obrada:Nudimo-usluge obrade s dodanom vrijednošću kao što su rezanje, ukošenje, bušenje, savijanje cijevi i druge dubinske operacije obrade.
Osim cijevi, također možemo isporučiti cijeli niz odgovarajućih cijevnih fitinga-uključujući prirubnice, koljena i T-priključke-kako bismo pomogli kupcima da pojednostave svoj proces nabavke i izbjegnu složenost nabavke pojedinačnih komponenti.
| Standard | ASTM A312 |
| Klasifikacija procesa | - Besprekorno (SMLS): - Zavareni (ERW/EFW): |
| Materijalni razredi | - Najčešći: TP304, TP304L, TP316, TP316L. - Visoke performanse/topline-Otporan: TP321, TP347, TP310S, TP904L. |
| Specifikacije | - Spoljni prečnik (OD): od 1/8" (10,3 mm) do 30" (762 mm). - Debljina zida (WT): SCH 5S, 10S, 40S, 80S (prema ANSI B36.19). |
| Površinski tretmani | - Kiselo i žareno: industrijski standard. - Svijetlo žareno. - Polirano: 180#, 320#, 400#, itd. (prema zahtjevima kupaca). |
Kliknite za prilagođavanje ASTM A312 cijevi od nehrđajućeg čelika
Kliknite na proizvode ispod da vidite detaljne informacije.

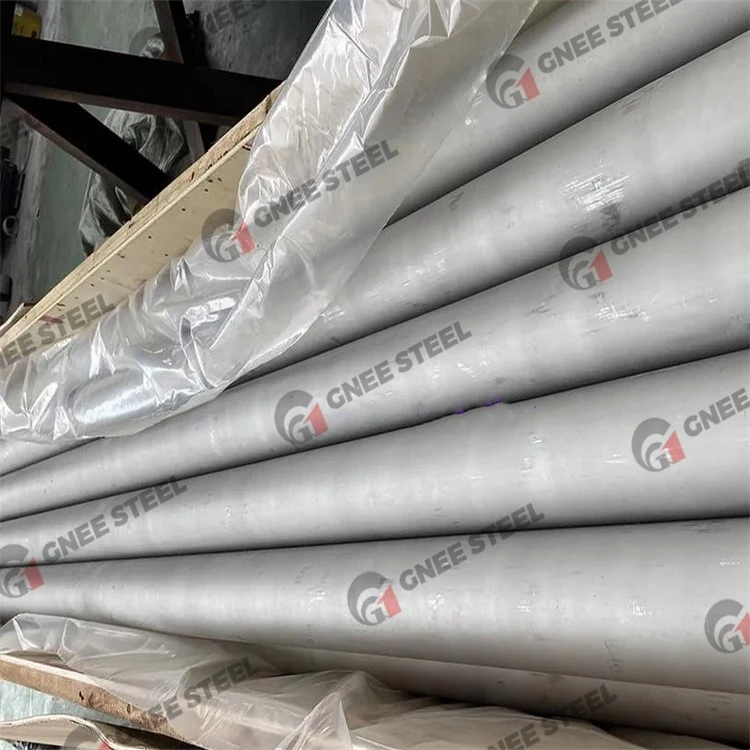

Metode pakovanja
Zaštita kraja: Oba kraja cijevi su opremljena plastičnim poklopcima za sprječavanje ulaska prašine i stranih predmeta, kao i za zaštitu krajeva cijevi od oštećenja od udarca.
Površinska zaštita:Pojedinačne cijevi mogu biti zatvorene u plastične navlake.
Vanjsko pakovanje:Industrijsko{0}}pakovanje uključuje umotavanje cijelog snopa u pletene vreće.
Premium/male{0}}pakovanje:Za proizvode visoke{0}}vrijednosti ili manje-veličine, koristimo drvene sanduke specifične za izvoz{2} kako bismo spriječili deformaciju uzrokovanu kompresijom tokom transporta.
Označavanje:Svaka cijev obično ima jasne šablonske oznake koje ukazuju na razred, standard, dimenzije i toplinski broj.
