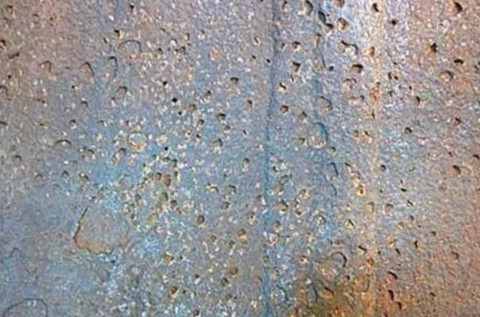

Zašto se intergranularna korozija pojavljuje u pločicama od nehrđajućeg čelika?

Ne samo ploče od nehrđajućeg čelika, ali mnogi drugi metali imaju tendenciju do intergranularne korozije. Međutim, intergranularna korozija izraženija je od materijala od nehrđajućeg čelika, molibden koji sadrže legure na bazi nikla i legure aluminija. Ako postoji stres, intergranularna korozija pretvorit će se u oštećenja korozije stresa duž međugranične.

Iz perspektive teorije iscrpljenosti, međugranularna korozija uzrokuje padarine novih faza na graničnim granicama, što rezultira nedostatkom određenih komponenti u blizini granica žitarica. Na primjer, tijekom temperijskog procesa austenitnog nehrđajućeg čelika djelomično je ili potpuno precipiran u graničnim zrna u obliku CR23C6, što će rezultirati kriminalnim područjima na granicama žitarica i područja hromiranja, bit će korodirana kao anode.

Za nehrđajuće čelike sa niskim ugljikom i ultra niskim ugljikom, ne postoji uvjet da bi karbide taložili u graničnim granicama da bi izazvali iscrpljivanje kroma. Međutim, pokazala je da će ploče od nehrđajućeg čelika niskog ugljika i ultra-ugljika, posebno visoko-molibden i visokog molibdena od nehrđajućeg čelika, također proizvesti intergranularna korozija kada se zagrijavaju u snažnim oksidirajućim medijima ili kada je njihov potencijal u zoni pasivacije. Kada je temperatura feritne pločice od nehrđajućeg čelika iznad 900 stepeni, brzo hlađenje u visokoj temperaturi sklono je međugraničnu koroziju. Čak i superferritski nehrđajući čelik s izuzetno niskim sadržajem ugljika i dušika također će doživjeti intergranularno koroziju. Međutim, zagrevanje u 700-800 stupnjeva može ukloniti intergranularna korozija.

Nakon zavarivanja, feritna ploča od nehrđajućeg čelika sklona je intergranularnim korozijom u metalu za zavarivanje i fuzijsku liniju. 18CR -9 Ni od nehrđajućeg čelika neće formirati intergranularna korozija kada je temperatura veća od 750 stepeni, ali u rasponu od 600-700 stepena, tendencija intergranularne korozije takođe je vrlo ozbiljna. Kada je temperatura manja od 600 stepeni, trebat će dugo vremena da se formira intergranularna tendencija korozije, a kada je temperatura manja od 450 stepeni, u osnovi će biti u osnovi ne postoji intergranularna tendencija korozije.

Metoda za otkrivanje da li materijali od nehrđajućeg čelika imaju intergranularna tendencija korozije obično je korištenje tehnologije obrade osjetljivosti. Materijali od nehrđajućeg čelika osjetljivi su na intergranularna temperatura korozije kada se zagrijavaju na intergranularne temperature korozije. Nakon konstantnog temperaturnog tretmana za odgovarajuće vrijeme, ovaj postupak liječenja naziva se liječenje osjetljivosti i temperatura na kojoj se formira intergranularna osjetljivost korozije naziva se temperatura osjetljivosti. Osjetljivu temperaturu od 18CR -8 Ni nehrđajući čelik je 650-700 stepen, a kratko vrijeme da se formira intergranularna tendencija korozije je 1-2 sati.
Postoje četiri načina izbjegavanja intergranularne korozije od nehrđajućeg čelika. Prvo je smanjiti sadržaj ugljika. Kad je u karbonski masovni frakcija od nehrđajućeg čelika manji od 0. 03%, međubranularna korozija neće se pojaviti čak i ako je ubrzana u 700 stepeni. Drugi način je dodavanje leguranih elemenata koji mogu popraviti ugljik. Treći način je izvođenje liječenja čvrstog rješenja na materijalima od nehrđajućeg čelika. Četvrti način je korištenje dupleks čelika. Upotreba feritnog i austenita dupleks nehrđajućeg čelika može se učinkovito oduprijeti međugraničnom koroziju.
